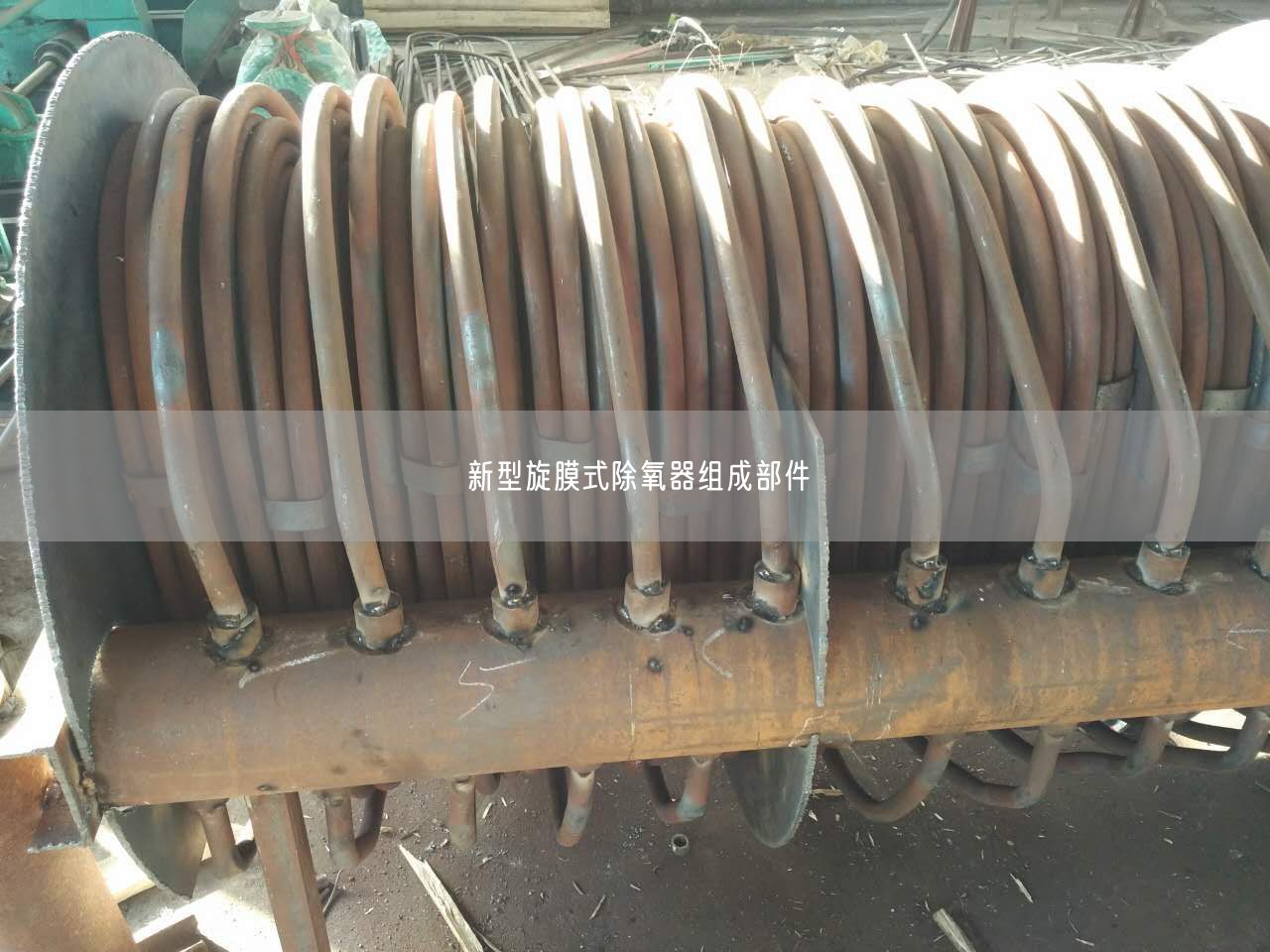

新型旋膜式除氧器組成部件

發布遙遙:2024-05-30 10:39:24瀏覽數:

一、旋膜式除氧器的結構
 旋膜式除氧器主要是由外殼、新型旋膜器、淋水篦子、蓄熱填料液汽網、水箱、防排汽帶水裝置等組成
　　1. 除氧器外殼是由筒身和沖壓隨園形封頭焊制成。中、小低壓除氧器配有一對法蘭聯接上下部，供裝配和檢修用，高壓除氧器裝有供檢修的人孔。
　　2. 除氧器新型旋膜器由水室、汽室、旋膜器、凝結水接管、補充水接管、壓力表座、溫度表座組成。新型旋膜器的旋膜管內增加了水膜導向裝置，即使低負荷運行時也能強力旋膜，保持良好的水膜裙。凝結水、化學補水、經起膜器呈螺旋狀按設汁一定的角度噴出旋轉，形成水膜裙，水膜裙象紙一樣簿。并與遙遙加熱蒸汽接管引進的加熱蒸汽壓力≥0.3Mpa，蒸汽溫度≥180℃進行熱交換，形成了遙遙除氧，遙遙除氧給水經過水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度23℃，并進行粗除氧。一般經此旋膜段可除去給水中含氧量的9096%左右。
　　3. 除氧器淋水篦子是由數層交錯排列的角形鋼制件組成，經旋膜器粗除氧的給水在這里進行二次分配，呈均勻雨霧狀落到裝在其下的液汽網上。
　　4. 除氧器蓄熱填料液汽網是由許多形狀尺寸相同的單元組成的SW型網孔波紋填料，組成的一個圓筒體，該規整填料保持絲網波紋填宵和孔板波紋填料的優點外，而且通量大，壓降小、操作彈遙遙大，分離效率高、能耗低，永遠不脫落等特點。蓄熱填料本身就是二次蒸汽的蓄熱器，給水與蓄熱器充分熱交換，達到了深度除氧的目的，低壓大氣式除氧器出水含氧量≤10ug/L，除氧條件正常。
